万鑫卧式直接减速机

日期：2018-05-22 14:46　人气：

■配合IEC马达为主

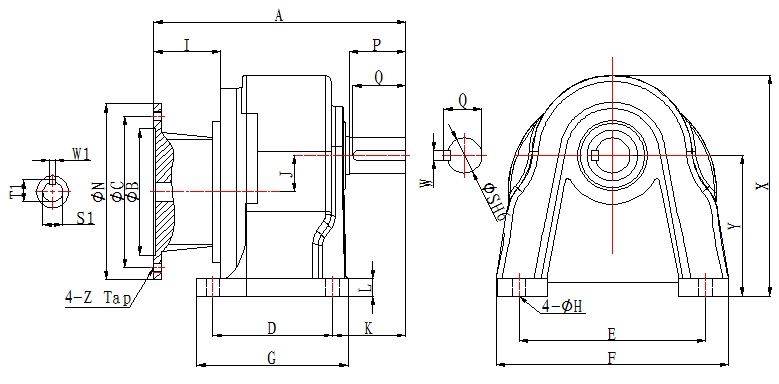

万鑫卧式直接减速机尺寸：
马
力		 减速比 型号 A B C D E F G H I J K L N X Y Z 重量KG
200W
1/8 HP		 3-10 18 153 110 130 40 110 135 65 9 52.5 16 45 10 158 132 88.5 M8 4
15-90 22 188 110 130 65 130 159 90 11 52.5 18.2 56 15 158 152 97.5 M8 6
100-200 28 216 110 130 90 140 180 122 11 52.5 20.8 65 15 158 180 116 M8 8
400W
1/2 HP		 3-10 22 188 110 130 65 130 160 90 11 52.5 18.2 56 15 158 152 97.5 M8 6
15-90 28 216 110 130 90 140 180 122 11 52.5 20.8 65 15 158 180 116 M8 8
100-200 32 250 110 130 130 170 215 160 13 52.5 30.2 76 25 158 210 138.5 M8 14.6
750W
1 HP		 3-25 28 250 130 165 90 140 180 122 11 90.8 20.8 66 15 198 180 116 M10 11
30-120 32 288 130 165 130 170 215 160 13 90.8 30.2 76 25 198 210 138.5 M10 19.6
125-200 40 313 130 165 150 210 260 185 15 90.8 42.2 85 25 198 248 160 M10 38
1500W
 2 HP		 3-25 32 288 130 165 130 170 215 160 13 90.8 30.2 76 25 198 210 138.5 M10 19.6
30-120 40 313 130 165 150 210 260 185 15 90.8 42.2 85 25 198 248 160 M10 39
2200W
 3 HP		 3-60 40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12 40
70-120 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12 45
3700W
 5 HP		 3-25 40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12 50
30-80 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12 55
入力轴尺寸:
马力 入力轴 键槽
S1 W1 T1
1/4HP Φ11 4 12.8
1/2HP Φ14 5 16.3
1HP Φ19 6 21.8
2HP Φ24 8 27.3
3HP Φ28 8 31.3
5HP Φ28 8 31.3
出力轴尺寸：
出力轴 键槽 键
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*60
Φ50 80 14 54 75 14*9*75
