万鑫立式直接减速机

日期：2018-05-22 14:46　人气：

■配合IEC马达为主
■*属于B型出力法兰
备注：1.1#本体（型号为18）C1为35.5，C2为65.5
      2.2#本体（型号为22）C1为40，C2为80

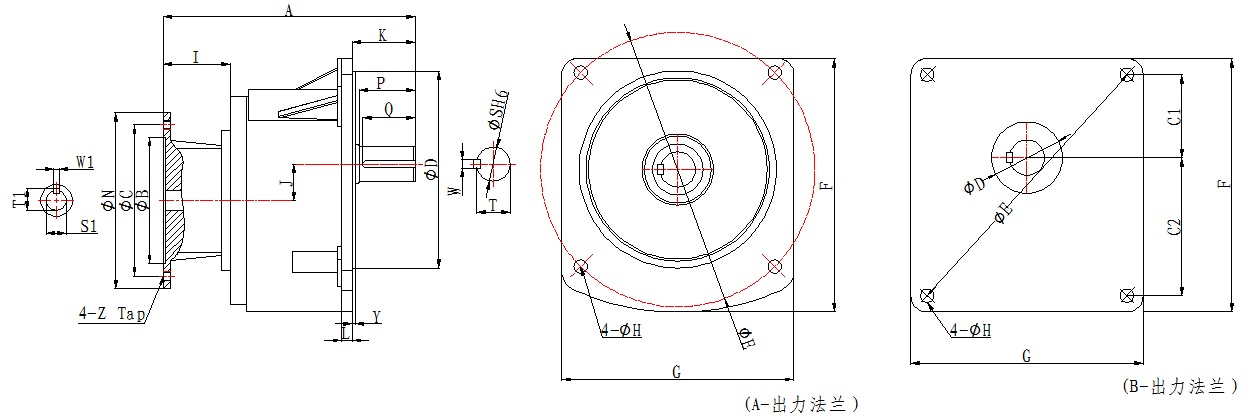

万鑫立式直接减速机尺寸：
马
力		 减速比 型号 A B C D E F G H I J K L N Y Z 重量KG
200W
 1/8 HP		 3-10 *18 153 110 130 50 140 120 120 9 52.5 16 38 12 158 5 M8 4
15-90 22 188 110 130 148 185 170 156 11 52.5 18.2 49 12 158 3.5 M8 6
15-90 *22 188 110 130 55 170 146 146 11 52.5 18.2 49 12 158 3.5 M8 6
100-200 28 216 110 130 170 220 195 180 11 52.5 20.8 57 15 158 4 M8 8
400W
 1/2HP		 3-10 22 188 110 130 148 185 170 156 11 52.5 18.2 49 12 158 3.5 M8 6
3-10 *22 188 110 130 55 170 146 146 11 52.5 18.2 49 12 158 3.5 M8 6
15-90 28 216 110 130 170 220 195 180 11 52.5 20.8 57 15 158 4 M8 8
100-200 32 250 110 130 185 255 237 215 13 52.5 30.2 67 17 158 4 M8 14.6
750W
 1 HP		 3-25 28 250 130 165 170 220 195 180 11 90.8 20.8 57 15 198 4 M10 11
30-120 32 288 130 165 185 255 237 215 13 90.8 30.2 67 17 198 5 M10 19.6
125-200 40 313 130 165 230 310 300 275 15 90.8 42.2 79 20 198 4 M10 38
1500W
 2 HP		 3-25 32 288 130 165 185 255 237 215 13 90.8 30.2 67 17 198 5 M10 19.6
30-120 40 313 130 165 230 310 300 275 15 90.8 42.2 79 20 198 5 M10 39
2200W
 3 HP		 3-60 40 320 180 215 230 310 300 275 15 95 42.2 79 20 250 5 M12 39
70-120 50 360 180 215 280 390 360 330 19 95 51.7 90 20 250 5 M12 44
3700W
5 HP		 3-25 40 320 180 215 230 310 300 275 15 95 42.2 79 20 250 5 M12 55
30-80 50 360 180 215 280 390 360 330 19 95 51.7 90 20 250 5 M12 60
入力轴尺寸：
马力 入力轴 键槽
S1 W1 T1
1/4HP Φ11 4 12.8
1/2HP Φ14 5 16.3
1HP Φ19 6 21.8
2HP Φ24 8 27.3
3HP Φ28 8 31.3
5HP Φ28 8 31.3
出力轴尺寸：
出力轴 键槽 键
Sh6 P W T Q SPEC
Φ18 30 5 20 25 5*5*25
Φ22 40 7 25 35 7*7*35
Φ28 45 7 31 40 7*7*40
Φ32 55 10 35.5 50 10*8*50
Φ40 65 10 43.5 60 10*8*60
Φ50 80 14 54 75 14*9*75
